1.   НАЗНАЧЕНИЕ ПРОГРАММЫ

Программа мониторинга станций подкачки (ПМСП) предназначена для мониторинга и управления работой станций подкачки, расположенных на разных участках. Связь между станциями подкачки и диспетчерской происходит по радиоканалу. Каждая станция снабжена насосом, датчиками температуры, давления и расходомером.

Мониторинг заключается в организованном и систематическом наблюдении за состоянием станции подкачки. Цель – контроль, анализ и прогнозирование работы станции. Мониторинг заключается как в анализе визуального представления работы системы в реальном времени, так и в анализе изменений параметров систем за прошедший период в графическом и табличном виде. Информация предоставляется оператору в удобной, интуитивно понятной форме на дисплее ПК.

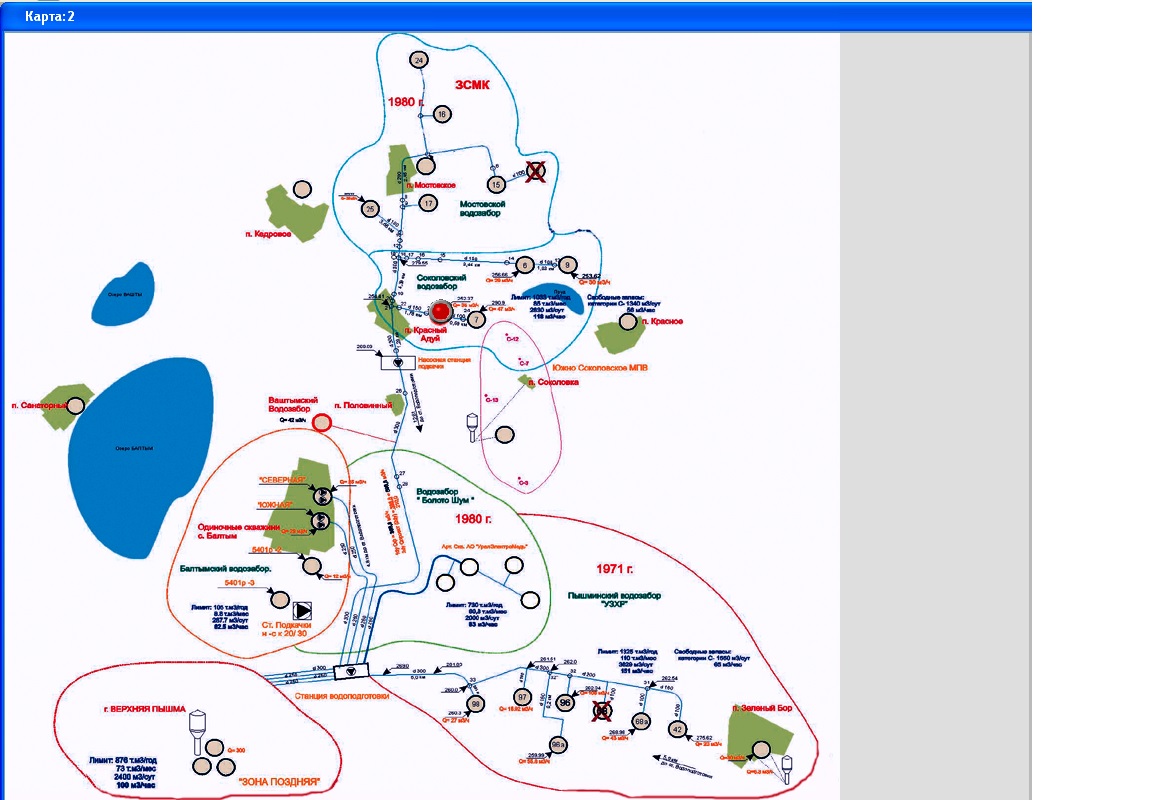

 Экран «Карта»

При запуске программы появляется карта с отмеченными на ней станциями подкачки. При возникновении аварии на какой-либо станции, загорается аварийная лампочка. При нажатии на точку станции подкачки открывается экран 4.2, относящийся к этой станции.

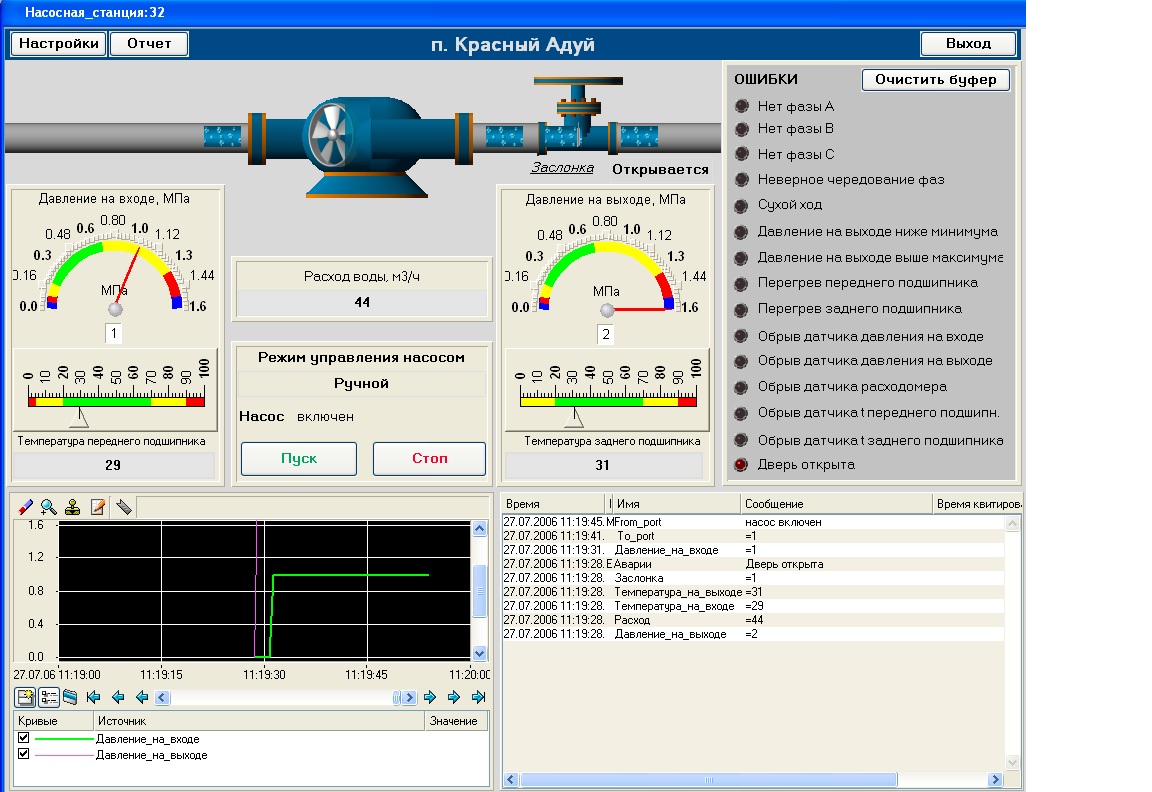

  Экран «Мнемосхема»

Внешний вид этого экрана представляет собой мнемосхему работы станции подкачки. В нем оператор в удобном и наглядном виде наблюдает состояние работы станции:

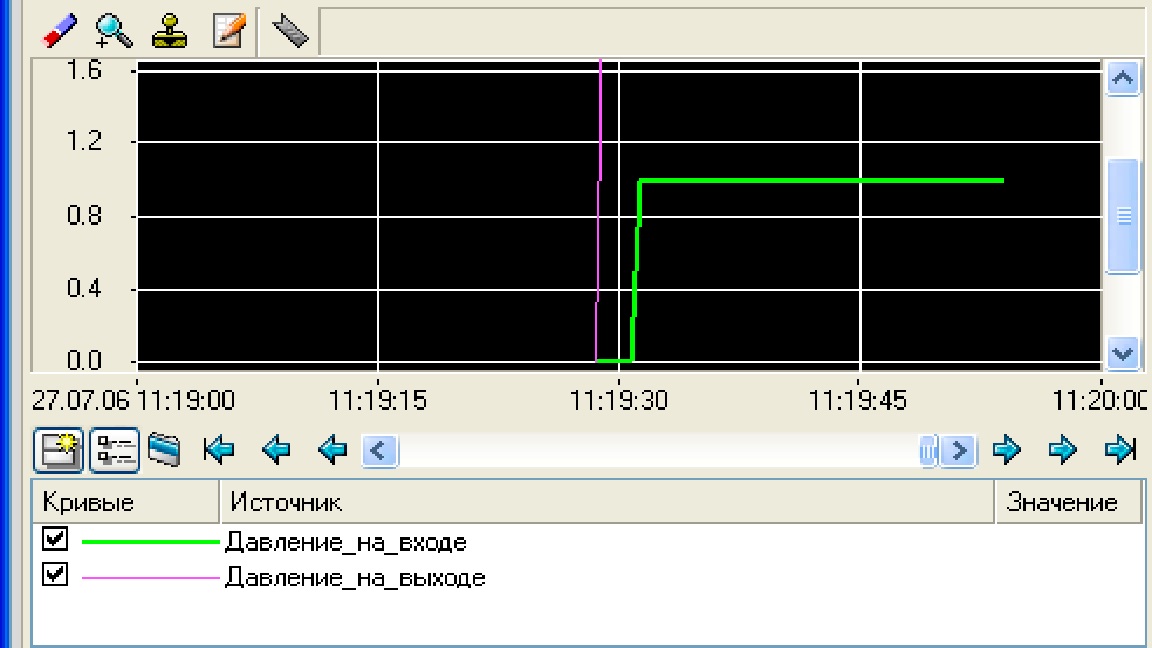

Экран "График"

Экран “График” предназначен для удобного визуального анализа требуемых параметров за интересующий прошедший период оператором ПМРК. Состояние изменения давления во времени в нем отображается в виде графиков.

Ниже приведен  вид экрана «График»:

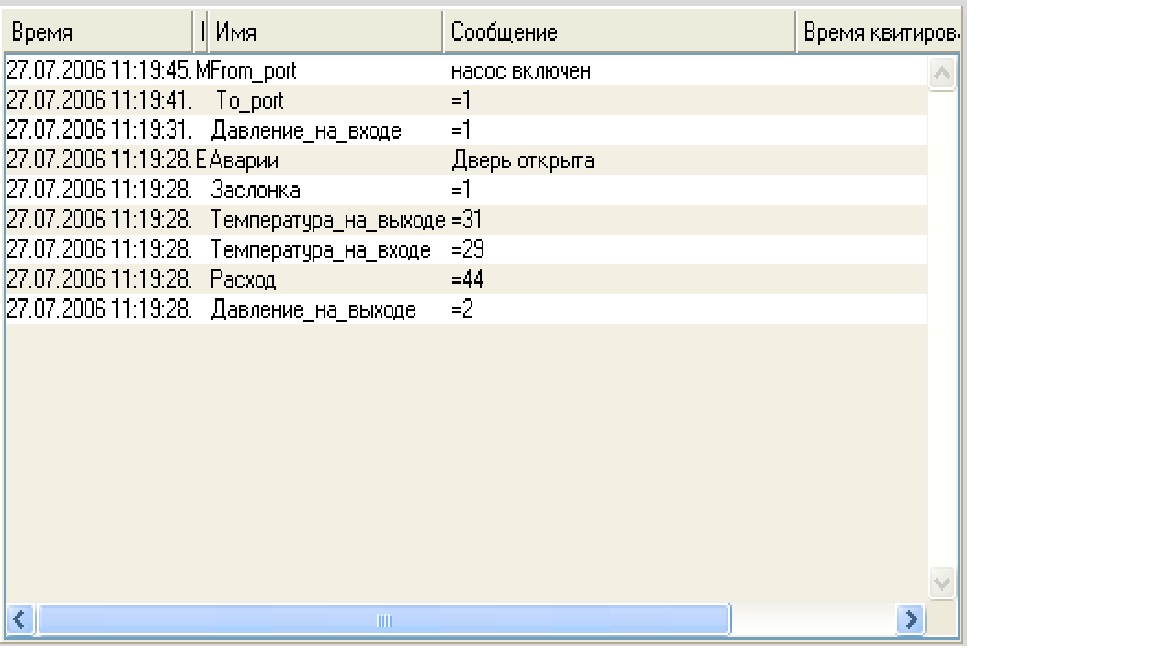

«Отчет тревог»

«Отчет тревог» предназначен для просмотра в табличном виде произошедших в системе событий оператором ПМСП.

Ниже приведен вид «Отчета тревог»:
