СИСТЕМЫ АВТОМАТИКИ И ДИСПЕТЧЕРИЗАЦИИ КОТЕЛЬНЫХ

Назначение и структура системы:

     Для эксплуатации отопительных котельных без постоянного присутствия обслуживающего и дежурного персонала, разработана и производится система диспетчеризации котельных. Система диспетчеризации котельных разработана на базе контроллера общего назначения «МАЛАХИТ - 3М». Контроллер «МАЛАХИТ - 3М» обладает большими возможностями и высокой надежностью по управлению различными технологическими процессами. В сравнении с импортными аналогами обладает невысокой стоимостью.

Система диспетчеризации котельных обеспечивает:

  • Сбор и анализ информации от штатных узлов, приборов и систем котельной – автоматика управления котлами, автоматика управления насосами, автоматика управления вентиляцией, датчика давления газа, температуры и давления воды в контурах отопительной системы, газоанализаторов и т.д.

  • Передача от котроллеров автоматики на ПК диспетчера состояний устройств, показаний датчиков и т.д. Интерфейс передачи – RS-485. Максимальное удаление ПК от объекта управления – 1000 м.

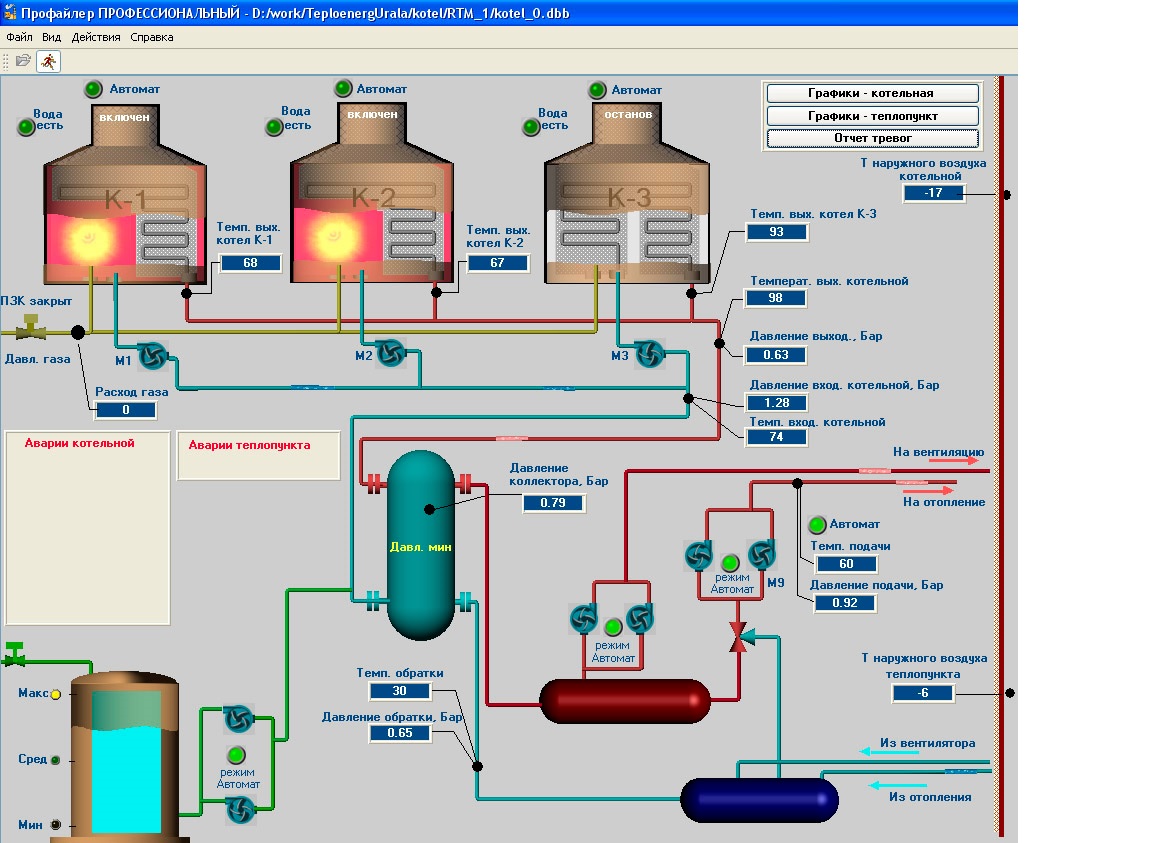

  • Отображение на ПК полученных c контроллеров данных в удобном для пользователя виде: мнемосхемы, графики, таблицы и т.д.

  • Возможность изменения регулируемых параметров контролируемых устройств котельной с ПК диспетчера.

  • Ведение журнала событий за длительный период времени как на контроллерах автоматики, так и на ПК диспетчера.

  • Возможность доступа к системе диспетчеризации с удаленного компьютера через безопасное интернет-соединение. Доступ осуществляется посредствам обычного web-браузера.

  • Возможность передачи информации с контроллера автоматики на ПК диспетчера по радиоканалу либо по каналу сотовой связи

Автоматика управления котельным оборудованием

     Автоматика управления насосами, задвижками, клапанами, электрокалориферами, вентиляторами котельной создана на основе контроллера общего назначения «Малахит-3М».

Автоматика обеспечивает:

Управление сетевыми насосами

     Сетевые насосы представлены двумя взаимоисключающими сезонными группам насосов «Зима» и «Лето». Определение рабочей группы производится через меню настроек контроллера. В том же производится и указание, какой насос в каждой из этих групп будет «Основным», а какой «Резервным». При общем запуске системы насосов в работу вводится насос, изначально определенный как «Основной»; и только в случае его аварии (сработал термостат защиты или отсутствии давления на его выходном коллекторе в течение установленного времени) происходит автоматическое переназначение насосов. Автоматическое переназначение насосов происходит и с целью их равномерности наработки моточасов. Переназначение насосов происходит еженедельно в установленное для этого время меню настроек. Принцип сетевых насосов - постоянная работа одного насоса.

Управление подпиточными насосами

     Назначение подпиточных насосов – поддерживать должное давление на входе сетевых насосов. Так же как и у сетевых, у подпиточных насосов определяется «Основной» и «Резервный». Их переназначение аналогичное. Принцип работы - «Основной» включается, если указанное давление менее 0,11 Мпа; «Резервный» как дополнительный, вводится, если первый за установленное время не может поднять давление выше 0,10 Мпа. Оба насоса отключаются при увеличении давления свыше 0,17 Мпа Работа этих насосов, так же, блокируется по аварийно низкому уровню воды в подпиточном баке.

Управление насосами ГВС

     Назначение двух насосов ГВС – поддерживают давления в магистрали ГВС и функционально аналогичны сетевым насосам, за исключением того, что их работа блокируется по аварийному уровню воды в баке ГВС.

Управление клапаном отсечки газа

     Клапан приводится в состояние удержания при запуске автоматического и освобождается при остановке системы. К аварийным остановкам, сопровождаемых отсечкой газа относятся:

  • пожар
  • превышение давления газа
  • снижение давления газа
  • 5 ПДК СО
  • наличие СН4

    Управление впускным клапаном бака ГВС

         Клапан открывается, если уровень воды в баке достигнет нижнего уровня и закрывается по достижению предельного верхнего уровня.

    Управление впускным клапаном подпиточного бака

         Клапан открывается, если уровень воды в баке достигнет нижнего уровня и закрывается по достижению предельного верхнего уровня.

    Управление задвижками теплоносителя теплообменника системы ГВС

         Управление температурой в магистрали ГВС осуществляется изменением положения задвижки по принципу ПИ-регулирования. Температурное задание определяется температурой наружного воздуха и линейным графиком, определенным в меню настроек. В случае установки на отмену регулятора, задвижка переводится в положение полного закрытия.

    Управление калориферами

         Обогреватели воздуха в помещении включаются и отключаются по показанию датчика температуры и установкам для их работы.

    Внимание

    • Звуковую, световую сигнализацию и отключение оборудования в аварийных ситуациях с отображением информации на ЖКИ панели контроллера
    • Автоматика управления оборудованием ЦТП, ИТП и диспетчеризация выполняются также на базе контроллера «Малахит 3М».
