УСТРОЙСТВО ПЛАВНОГО ПУСКА ВЫСОКОВОЛЬТНЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ – УППВ

Назначение

Устройство плавного пуска высоковольтных двигателей (УППВ) предназначено для осуществления безударного пуска синхронных электродвигателей, используемых в качестве привода пульповых насосов с большим начальным моментом сопротивления. Устройство плавного пуска двигателя выполнено по схеме с зависимым тиристорным инвертором тока и обеспечивает пусковой ток запускаемого электродвигателя, не превышающий 1-1,5 значения его номинального тока.  Система регулирования устройства осуществляет включение в широком интервале времен пуска.

УПП обеспечивает:

  • поочередный плавный разгон машин до подсинхронной скорости;
  • автоматическое переключение на питание непосредственно от сети через вакуумный  выключатель;
  • подключение  возбудителя  и втягивание машин в синхронизм.

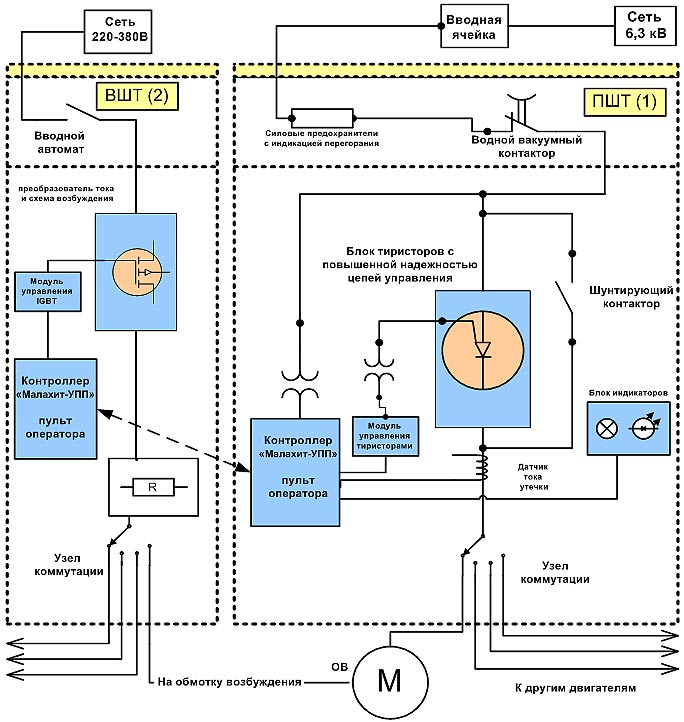

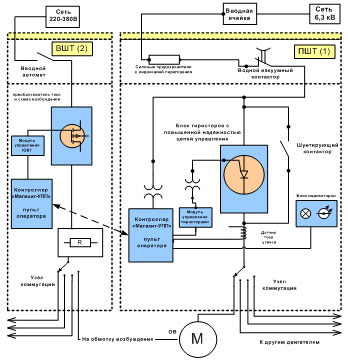

Блочная схема УППВ

Применение устройства плавного пуска двигателя  обеспечивает:

  • возможность регулирования величины и скорости нарастания пускового тока, что исключает динамические ударные нагрузки на двигатель и насос, позволяет осуществлять пуск двигателей от источников ограниченной мощности;
  • снижение энергопотребления насосных установок и   уменьшение просадок в электропитающей сети вследствие исключения прямых пусков;
  • снижение аварийности систем трубопроводов за счет стабилизации давления жидкости (пульпы)  и исключения гидроударов.

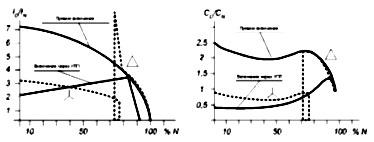

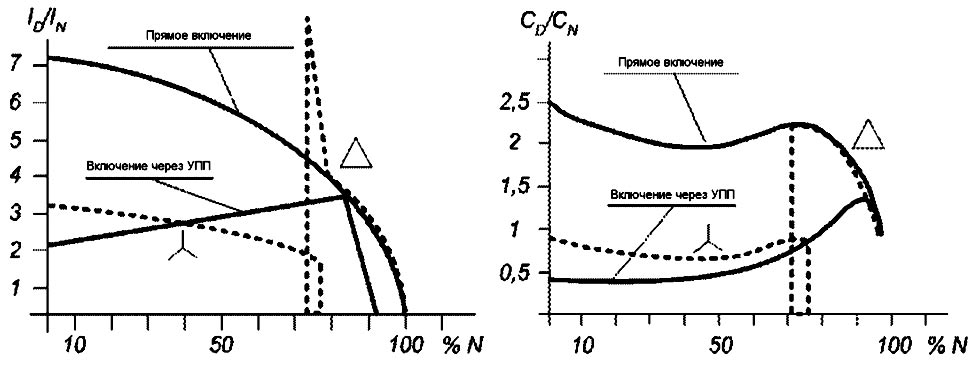

Переходные процессы при прямом включении и включении через УППВ

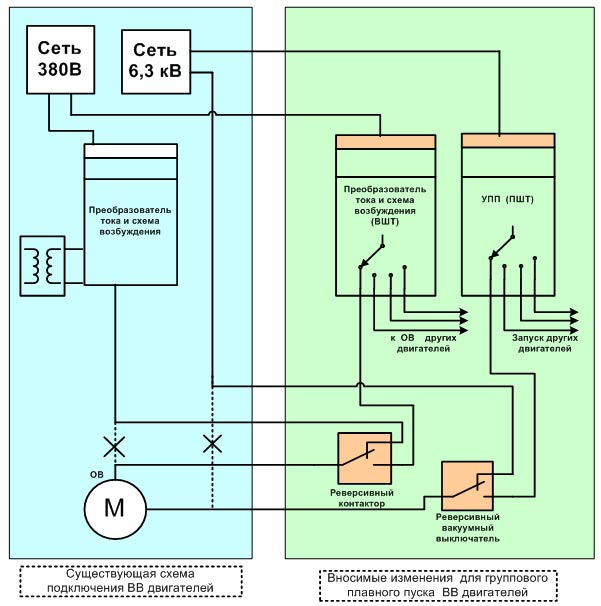

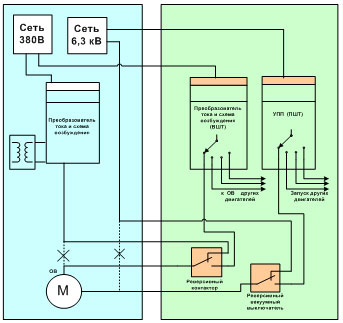

Схема включения УППВ

Основные функции устройства плавного пуска двигателя:

  • индивидуальный и групповой (последовательный) способ вывода двигателя на рабочий режим. (при групповом  способе  каждый последующий  пуск осуществляется после  корректного завершения предыдущего);
  • мониторинг действующих значений фазных токов и линейных напряжений во время пуска;
  • наличие набора защит от недостаточного для разгона электродвигателя пускового тока, короткого замыкания в системе, электрической перегрузки в системе, превышения напряжения, обрыва фазы, неправильного чередования фаз;
  • изменение режимов   процесса  пуска - останова  двигателя (регулирование  пускового тока, времени  разгона, останова);
  • световая предупредительная (ПС) и аварийная (АС) сигнализации отклонения контролируемых параметров от значений уставок;
  • автоматическое управление пуском, нормальным или аварийным остановом и аварийной защитой двигателя;
  • настройка порогов срабатывания предупредительных и предаварийных ситуаций;
  • интегрирование УПП в состав АСУ ТП объекта и/или АСУ энергетика объекта.

В устройстве плавного пуска двигателя реализованы функции логического контроллера и возможность программных заданий настроек параметров устройства. Пользователь может осуществлять программную коррекцию времени разгона, значения тока аварийного останова. Устройство плавного пуска встраивается в разработанную систему поочередного пуска высоковольтных двигателей, выполненную на базе промышленного контроллера «Малахит - УПП». Алгоритмические решения дискретного и параметрического управления насосными агрегатами в функции давления в трубопроводе и отличительные особенности разработанного устройства, являются оптимальными для применения в системах плавного пуска и регулирования насосных агрегатов.

Области применения (управление приводами)



Горно-рудная и горно-обогатительная промышленность:

пульповые насосы, рудничные мельницы, дробилки, конвейеры, нагнетатели, транспортеры, дымососы, вентиляторы, шахтные лифты.

Нефтедобывающая и нефтеперерабатывающая промышленность:

глубинные насосы, сетевые насосы, компрессоры, вентиляторы.

Электроэнергетика:

компрессоры, вентиляторы, дымососы, мельницы, сетевые, питательные и циркуляционные насосы .

Жилищно-коммунальное хозяйство:

станции подкачки, сетевые насосы, насосы станций аэрации, канализационные станции.

Химическая промышленность:

технологические насосы, питательные насосы, вентиляторы, компрессоры, транспортеры.

Металлургия:

дымососы, воздуходувки, нагнетатели, компрессоры, вентиляторы, насосы  прокатных механизмов.

Машиностроение:
конвейеры, компрессоры, вентиляторы и др.



Условия эксплуатации:

  • диапазон рабочих температур окружающего воздуха от 1 до 45 °С;
  • относительная влажность воздуха не более 80 % при 25 °С (без конденсации влаги);
  • атмосферное давление от 86,6 до 106,7 кПа;
  • тип атмосферы – II промышленная;
  • концентрация  токопроводящей пыли, мг/м3, не более ……...   5;
  • место установки – закрытое вентилируемое  помещение.

Основные параметры:

  • номинальное напряжение, кВ.......................................  3,  6,  10
  • номинальный ток главных цепей, А ......... 120, 250, 450, 600, 930, 1100;
  • мощность запускаемых двигателей, кВт...................... до 5 000;
  • количество двигателей в группе последовательного пуска ……до 5
  • напряжение питающей сети системы управления, В... 110- 220 -380;
  • степень защиты по ГОСТ 14254-96 ..................... IР30 и др.;
  • габаритные размеры ШхГхВ, мм..........от 1200х1000х2000 до 1800х1000х2000 и др.;
  • механическое исполнение по ГОСТ 17516.1-90......... М39;
  • охлаждение - воздушное принудительное, подключаемое при непрерывной работе;
  • обслуживание шкафов  –  многостороннее, стенки шкафов  съемные.
