Электролиз водорода

АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРОЛИЗНОЙ УСТАНОВКОЙ

Электролиз водорода  - это получение водорода методом электролитического разложения воды. С 2005 г. начато серийное производство систем автоматики для электролизных установок ОАО «Уралхиммаш». НПО «Дельта» осуществляет весь цикл работ по проектированию, изготовлению и пуско-наладке систем автоматики для электролизных установок по получению водорода.

Электролиз водорода - область применения водорода:

  • химическая промышленность производство: хлороводорода, аммиака, метанола и других органических соединений;
  • металлургическая промышленность: холодный прокат стали, восстановление некоторых цветных металлов из их оксидов;
  • охлаждение мощных генераторов переменного тока в качестве хладагента;
  • процесс гидрогенизации (восстановление водородом) жиров, угля и нефти. При гидрогенизации угля и нефти бедные водородом низкосортные виды топлива превращаются в высококачественные;
  • производство стекла и ламп накаливания;
  • производство электроэнергии.

Электролиз водорода отличает:

  • чистота получаемого продукта от (99 до 99,9995%);
  • дешевое сырье – вода;
  • экологически чистое производство;
  • простота эксплуатации оборудования;
  • длительный срок эксплуатации (от 10 лет).

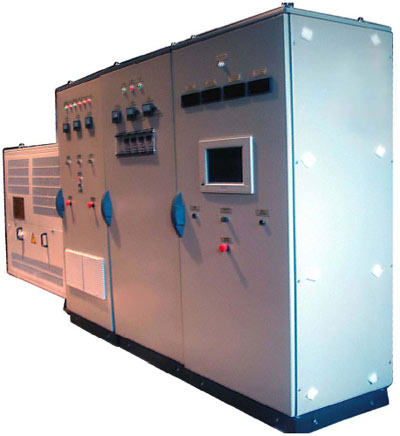

Системы автоматического управления Защиты Щита управления и виды отключения:

  • аварийная защита;
  • предупредительная защита;
  • выключение вводного автомата через независимый расцепитель;
  • сброс тока до нуля.

Аналоговые входы, по которым реализованы защиты:

  • Давление Н2
  • Перепад давления между О2 и Н2;
  • Содержание водорода в кислороде;
  • Содержание кислорода в водороде;
  • Температура электролита;
  • Температура водорода; n
    Температура кислорода;
  • Напряжение электролизера;
  • Напряжение положительного электрода;
  • Напряжение отрицательного электрода;
  • Ток электролизера;
  • 4 входа – 4 контролируемые точки содержания водорода в воздухе электролизерной;
  • 2 входа на содержание кислорода

Релейные входы, по которым реализованы защиты:

Электролиз водорода - применение системы автоматики электролизной установки позволяет:

  • Измерение минимального давления азота для продувки;
  • Аварийный уровень давления водорода;
  • Предупредительный уровень давления водорода;
  • Наличие напряжения приборов КИП;
  • Наличие напряжения ПТТ;
  • Контроль работы ПТТ;
  • Контроль аварии ПТТ.
  • повысить КПД электролизной установки;
  • снизить затраты на электроэнергию;
  • вырабатывать и поддерживать требуемый (заданный) объем водорода;
  • устранить необходимость хранения водорода;
  • производить дистанционный мониторинг и поиск неисправностей в реальном времени;
  • оперативно изменять токовую нагрузку на электролизере либо в автоматическом режиме, либо посредством оператора;
  • обеспечивать управление производительностью электролизеров, автоматически контролировать и регистрировать показания основных технологических параметров:
  • перепад давления между водородом и кислородом и между кислородом и водородом;
  • давление водорода в регуляторах-промывателях и ресиверах;
  • концентрация кислорода в водороде;
  • концентрация водорода в кислороде;
  • температуры электролита на входе в электролизер;
  • температура водорода на выходе из электролизера;
  • температура кислорода на выходе из электролизера;
  • концентрация водорода в воздухе помещения электролизерной;
  • концентрации кислорода в воздухе помещения электролизерной;
  • предупреждать при достижении предельных значений технологических параметров с помощью автоматической предаварийной сигнализацией, при достижении аварийных значений предусмотрена противоаварийная защита, действующая на отключение электролизёров от источников тока;
  • выводить значения контролируемых параметров на компьютер диспетчерского пункта (помимо щита управления электролизной установкой);
  • упростить обслуживание установки;
  • контролировать основные параметры н поддерживать заданный технологический режим.
  • Система электролиза водорода соответствует «Правилам безопасности при производстве водорода методом электролиза воды» от 6.06.2003 N 75, разработанным в соответствии с Федеральным законом от 21.07.1997 N 116-ФЗ «0 промышленной безопасности опасных производственных объектов», Положением о Федеральном горном и промышленном надзора России. Утвержденным Постановлением Правительства Российской Федерации от 03.12.2001 N 841. Общими правилами промышленной безопасности для организаций, осуществляющий деятельность в области промышленной безопасности опасных производственных объектов. Утвержденными Постановлением Госгортехнадзора России от 18.10.2002 N 61-А, зарегистрированными Минюстом России 28.11.2002, N 3968 и предназначенными для применения всеми организациями независимо от их организационно-правовых форм и форм собственности, осуществляющими деятельность в области промышленной безопасности и поднадзорных Госгортехнадзору России.

    Система автоматики электролизной установки соответствует требованиям Ростехнадзора и отраслевым стандартам РАО «ЕЭС России» и применима для электролизеров любого типа.
